水利 / 环保明渠流量快检方案

问题现状

传统明渠流量监测依赖接触式设备（如旋桨式流速仪、电磁流量计）或量水建筑物（如堰槽），存在以下问题：

安装复杂：需截断水流或修筑量水设施，施工成本高且受地形限制（如山区狭窄渠道）。

精度受限：在紊流、高流速（>5m/s）或高浊度（泥沙含量>5kg/m³）环境中，传统设备易出现数据波动或失效。例如，浮标法在急流中难以稳定跟踪，机械式转子可能因转速过快损坏。

维护成本高：接触式传感器易被泥沙磨损或堵塞，需频繁清理；量水建筑物易受地质灾害（如滑坡）影响，稳定性差。

实时性差：人工记录或后期处理数据，无法实时反馈流量变化，难以满足防洪预警、水资源调度等紧急需求。

莱恩德方案的核心是一套完整的硬件与软件工作流，旨在解决上述痛点：

核心硬件与工作原理

集成式传感器：设备将超声流速传感器、压力式水位传感器和温度传感器集成于一个防水壳体内。工作时，超声波换能器向水体发射声波，声波遇到水中运动的悬浮颗粒（如泥沙、气泡）后反射，产生多普勒频移，仪器通过精准测量该频移量，直接计算出水体的点流速。

同步测量：在测速的同时，压力传感器和温度传感器同步测量水深和水温，为流量计算提供完整输入。

标准化快检工作流

将设备应用于现场，可以遵循以下流程实现快速检测：

第一步：断面选择与安装。在待测明渠选择一个水流平稳、无漩涡的断面，利用传感器自带的金属底座快速固定安装于渠底。

第二步：参数设置与启动。通过手持终端或上位机软件，设定渠道断面形状、尺寸等参数。仪器默认每8秒更新一组数据（流速、水深、水温）。

第三步：数据获取与计算。设备自动、连续地测量并记录点流速和水深。根据“流速-面积法”，软件利用瞬时流速、水深及预设的断面几何参数，实时计算出瞬时流量。

第四步：数据传输与分析。测量数据通过RS485总线，采用标准的Modbus通信协议实时上传至监控平台或移动设备，现场即可完成初步分析。

多普勒流速仪

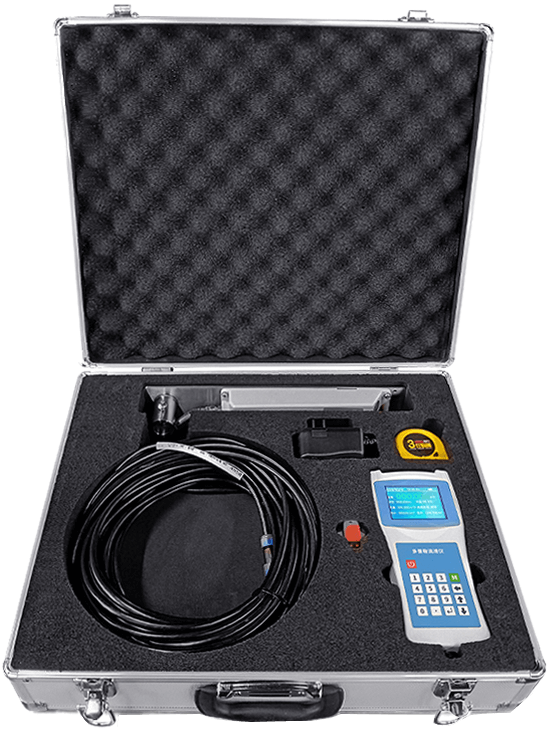

多普勒流量流速测定仪

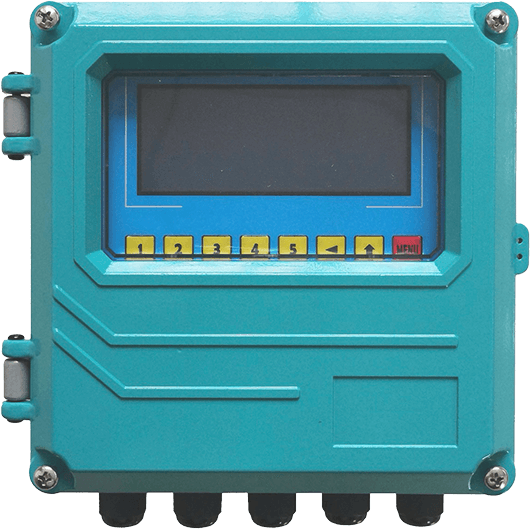

在线多普勒流速流量仪

1、山区河道监测

在流速达5m/s、泥沙含量10kg/m³的山区河道中，多普勒流速仪通过动态调整声波频率，实现稳定测量，流速误差<±2%。设备防护等级达IP68，在-40℃至+85℃环境中连续运行，故障率较传统设备降低60%。

2、城市排水管网监测

在日均光照4小时的山区，太阳能供电系统支持设备连续运行15天。通过LoRa无线组网，单跳传输距离达5km，构建覆盖20km的监测网络，实时反馈排水管网流量变化，辅助城市内涝预警。

3、灌区渠道管理

在山东滨州小开河灌区，6个测流站点实现全线自动化测流，测流效率提升80%，测量精度获灌区人员认可。系统集成气象、水质数据，为水资源调配提供综合决策支持。

4、极端环境验证

在新疆塔里木垦区，设备在高温（>40℃）、沙尘暴环境中稳定运行，通过北斗卫星通信实现数据回传，填补了偏远地区监测空白。
