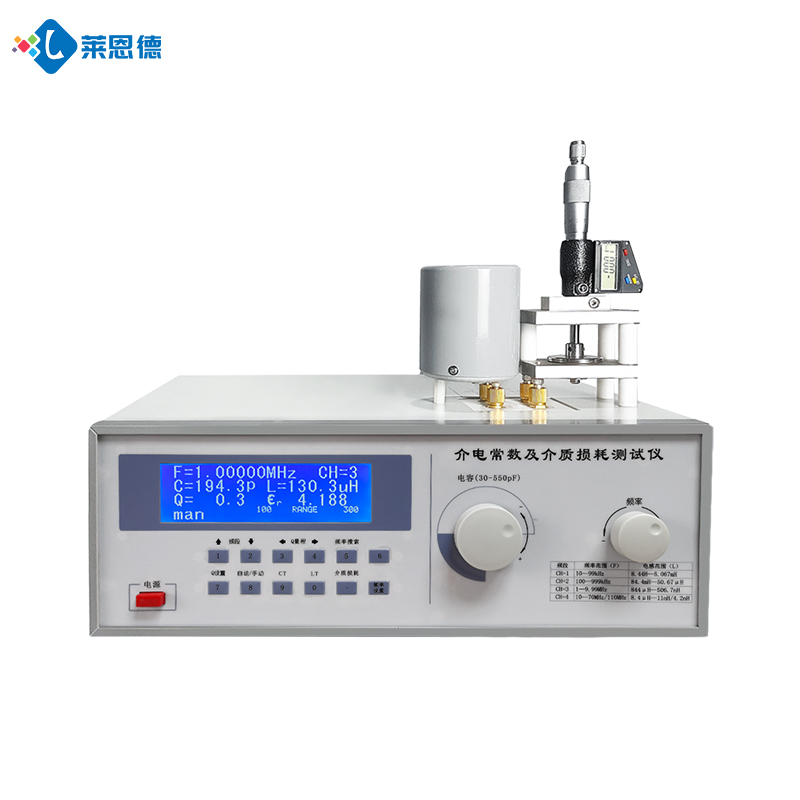

材料电性能：莱恩德介电常数及介质损耗测试仪详解

　　在电子材料研发、电力设备质检及高频通信等领域，介电常数与介质损耗因数是衡量材料电性能的核心指标。莱恩德介电常数及介质损耗测试仪凭借其技术突破与场景适配能力，成为精准把控这两项指标的关键工具。本文深入解析该仪器的创新价值。

　　一、技术原理：从低频到高频的全频段覆盖

　　1. 低频测试（1Hz-10kHz）：电容法与极化机制解析

　　在电力系统绝缘材料检测中，低频测试通过电容法原理模拟材料在长期静态电场下的性能。将被测材料置于平板电极间形成电容器，测量电容与标准电容的比值，结合电极几何参数计算介电常数。例如，工频测试仪通过DDS数字合成信号源，可实现0.1mm-10mm厚度样品的测量，介质损耗精度达万分之一。此场景下，离子极化与偶极子转向极化成为主导机制，反映材料在直流或工频电场中的能量存储与损耗特性。

　　2. 高频测试（10kHz-70MHz及以上）：谐振法与传输线法的突破

　　高频场景下，电子极化与界面极化成为主导机制，需采用谐振法或传输线法。以矢量网络分析仪（VNA）为例，其通过测量样品在谐振腔或微带线中的S参数，结合德拜弛豫方程反演介电特性。例如，在5G基站天线基板研发中，高频测试可捕捉材料在动态电场下的极化滞后效应。某型号VNA在10GHz下测量FR-4基板时，发现其介电常数从低频的4.5降至4.2，损耗角正切值从0.001升至0.005，为天线尺寸优化提供了关键数据。

　　3. 双扫描技术：频率与调谐电容的协同优化

　　莱恩德测试仪采用双扫描技术，通过测试频率和调谐电容的自动调谐搜索功能，实现全频段覆盖。例如，其信号源频率覆盖范围达100kHz-160MHz，频率精度3×10⁻⁵±1个字，支持6位有效数字显示。同时，仪器通过数码化频率调谐和电容调谐，结合Q值量程自动转换功能，确保在不同频率下Q读数值的修正准确性，解决传统仪器在小电感值测量中的残余电感干扰问题。

　　二、功能特点：从实验室到产业化的全链条支撑

　　1. 自动化测量与全参数显示

　　莱恩德测试仪通过自动化测量技术，对测试件实施Q值、谐振点频率和电容的自动测量。全参数液晶显示功能可同步呈现主调电容、电感、Q值、信号源频率等数据。例如，其Q值测量范围达1-1000（自动/手动量程），分辨率0.1，工作误差<5%，满足科研级万分之一级介质损耗精度需求。

　　2. 残余电感补偿与电感测量优化

　　仪器采用计算机自动修正技术，将测试回路残余电感减至最低。例如，其电感测量范围达1nH-140mH，分辨率0.1nH，并具备自身残余电感和测试引线电感的自动扣除功能。此功能为北京中航鼎力公司生产的Q表首创，显著提高了小电感值测量的精度。

　　3. 大电容值直接测量与夹具创新

　　莱恩德测试仪支持大电容值直接测量，电容测量范围达1pF-25nF，分辨率0.1pF，准确度150pF以下±1pF、150pF以上±1%。同时，其夹具设计兼顾薄膜、块状及液体样品：

　　薄膜材料：采用同轴传输线法夹具，确保电极与样品紧密接触，适配0.1mm-10mm厚度样品。

　　块状材料：使用平行板电极，支持直径15-50mm、厚度2±0.5mm的固体试样。

　　液体样品：配备专用液体杯，内径48mm、深7mm，支持变压器油等液体介质的损耗测试。

　　4. 智能化软件与标准合规性

　　仪器配备Material Measurement Suite软件，可自动生成符合ASTM D150标准的测试报告。例如，在电力电缆绝缘层检测中，软件通过分析介电谱数据，可识别XLPE材料中的微孔缺陷，避免局部放电引发的绝缘击穿。此外，软件支持LAN/USB接口连接计算机，实现数据存储、历史趋势分析及报告生成，满足现代化设备管理需求。

　　从实验室的精密仪器到生产线的在线检测模块，从高频通信的“隐形翅膀”到电力安全的“守护神”，莱恩德测试仪正以不断进化的技术形态，支撑着电子材料从研发到产业化的全链条创新。
